回转窑是工业生产中常用的一种设备,我们要想熟练使用该设备,就需要对它的性能特点、结构、用途、使用及维修方法等有详细的了解。下文为大家介绍了该设备的主要组成结构,大家可以了解一下。
一、窑头部分
窑头是出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。
二、窑体部分

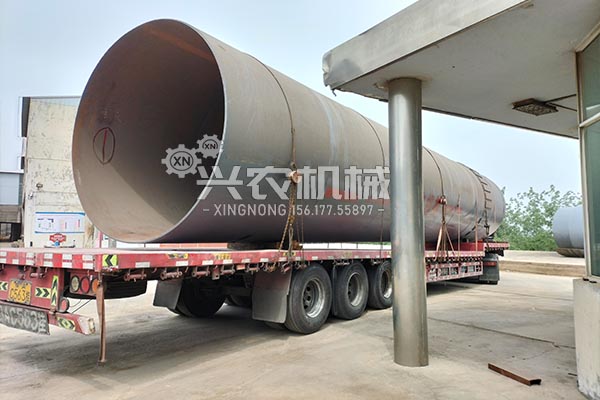

它是该设备的主体,通常有30-150米长,圆筒形,中间有3-5个滚圈。筒体多由工厂加工成3-10段,由大型卡车运输到目的地后焊接而成 。其中滚圈部分也俗称(胎环)由钢水浇铸而成,滚圈部分窑体由于承重所以比其他部分窑体钢板稍厚。支撑拖轮,也是窑体的一部分和滚圈对应 与地基相连,是整个设备的承重支柱。通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。
三、窑尾部分
窑尾部分也是重要的组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。
四、支撑架
1.支撑架可以使我们的设备更加的坚固,使其工作的时候不会摇动,稳定生产。
2.主要用来固定我们的设备,在其使用的时候能够防止我们的设备变形,大家都知道设备如果操作不当会走形的 ,所以其具备这样的作用。
3.可以方便我们回转窑设备的吊装等,方便运输。
五、预热塔

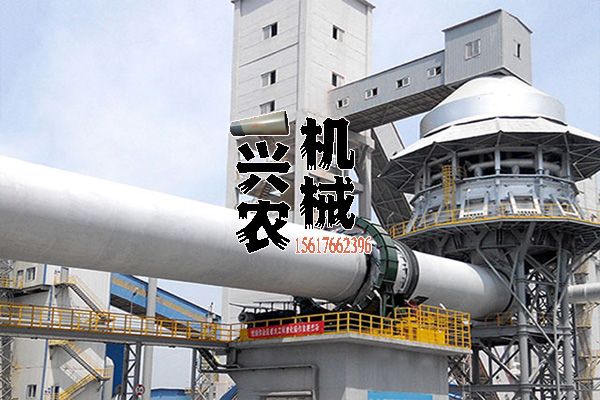

也叫预热器是物料在进入回转窑之前由排出的尾气余热来将物料进行初步加热的设备,多为立式结构。其原理就是将回转窑窑尾排出的余热 经过装满原料的预热塔实现原料加热过程。加上预热塔能有效降低能耗,并且提高成品质量等级。
六、冷却机

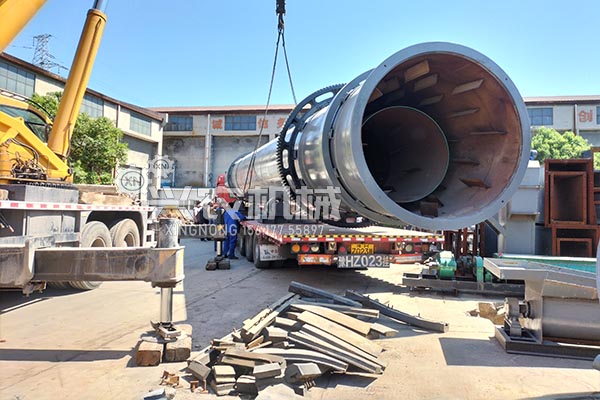

冷却机和预热器相反是物料烧成之后迅速降温的装置,看起来像一个小型的回转窑,只是直径更小更短,不需要铺设耐火砖,里面由扬料板 取代。主要作用是将成品迅速降温。
七、输送带
输送带是物料输送装置,在使用过程中,常会出现多种形式的损坏,例如:边缘分层、溃烂、缺损与开裂;长距离纵向撕裂、深度划伤、 孔洞、大面积磨损、覆盖胶鼓包或起皮、接头内在缺陷等。其中纵向撕裂较迫切,边缘破损较普遍,接头内在缺陷难避免,修复后使用寿命较关心。
由上述可知,回转窑的结构主要由上述部件组成,同时它能有如此性能主要还是依赖于各部件的运转来完成,所以,我们在选择产品时一定要选择零部件质量过硬的产品。
